Descripción
Característica:
1: Hecho de material de alta calidad, más duradero.
2: Condensador electrolítico de alta frecuencia de baja resistencia, baja resistencia, salida estable.
3: Propiedades del módulo: rectificación síncrona, buck no aislado, módulo de corriente constante y voltaje constante, módulo de carga CC CV.
4: Ámbito de aplicación: unidad de corriente constante LED de alta potencia, carga de batería de litio (incluidas las ferroeléctricas), carga de batería de 4V, 6V, 12V, 14V, 24V,
Carga de baterías Ni-Cd Ni-MH (paquete de baterías), paneles solares, turbinas eólicas.
Método de ajuste de corriente de salida:
1. Ajuste el potenciómetro CV y configure el voltaje de salida al valor de voltaje que necesita de acuerdo con sus requisitos de carga.
2. Configure el potenciómetro CC en sentido contrario a las agujas del reloj unas 30 vueltas (es decir, configure la corriente de salida al mínimo), conecte el LED y ajuste el potenciómetro CC a la corriente que necesita.
Para cargar la batería, después de que la batería esté completamente descargada, conéctela a la salida y ajuste el CC a la corriente que necesita. Cuanto más, menor es la corriente de carga.)
Detalles específicos:
Condición: 100% nuevo
Voltaje de entrada: DC6-40V
Voltaje de salida: continuamente ajustable (1,2-35 V CC) durante mucho tiempo por debajo de 32 V (adecuado para aplicaciones en las que el voltaje de entrada es mayor que el voltaje de salida y no se puede aumentar)
Corriente de salida: Máximo 20A dentro de 15A durante mucho tiempo (agregue un ventilador para disipar el calor si la temperatura del tubo de alimentación supera los 65 grados y use la reducción para salida de alto voltaje)
Rango de limitación de corriente: 0.2-20A (ajuste) Si el módulo supera los 65 grados, agregue un ventilador.
Voltaje mínimo de caída: 3V
Frecuencia de trabajo: 150KHZ
Eficiencia de conversión: hasta alrededor del 96% La eficiencia está relacionada con la diferencia de presión y el entorno de uso
Ondulación de salida: alrededor de 50 mV de ondulación (sin ruido) 20 M de ancho de banda (solo como referencia) entrada 24 V medida
Temperatura de trabajo: -10?? a +75??) (Preste atención a la temperatura del tubo de alimentación en uso real, si la temperatura es demasiado alta, refuerce la disipación de calor o disminuya el uso
Dirección de ajuste del potenciómetro: en el sentido de las agujas del reloj (aumento), en el sentido contrario a las agujas del reloj (disminución)
Protección contra cortocircuitos de salida: Sí (protección instantánea) corriente constante (el valor de corriente constante establecido actualmente no se puede cortocircuitar durante mucho tiempo)
Protección de polaridad inversa de entrada: Ninguno,
Anti-reflujo de salida: Ninguno, para cargas autocargadas o inductivas, ¡se requiere un tubo externo de 2 polos!
Método de cableado: bloque de terminales
Tamaño del módulo: 60*53*30mm/2,36*2,09*1,18 pulgadas

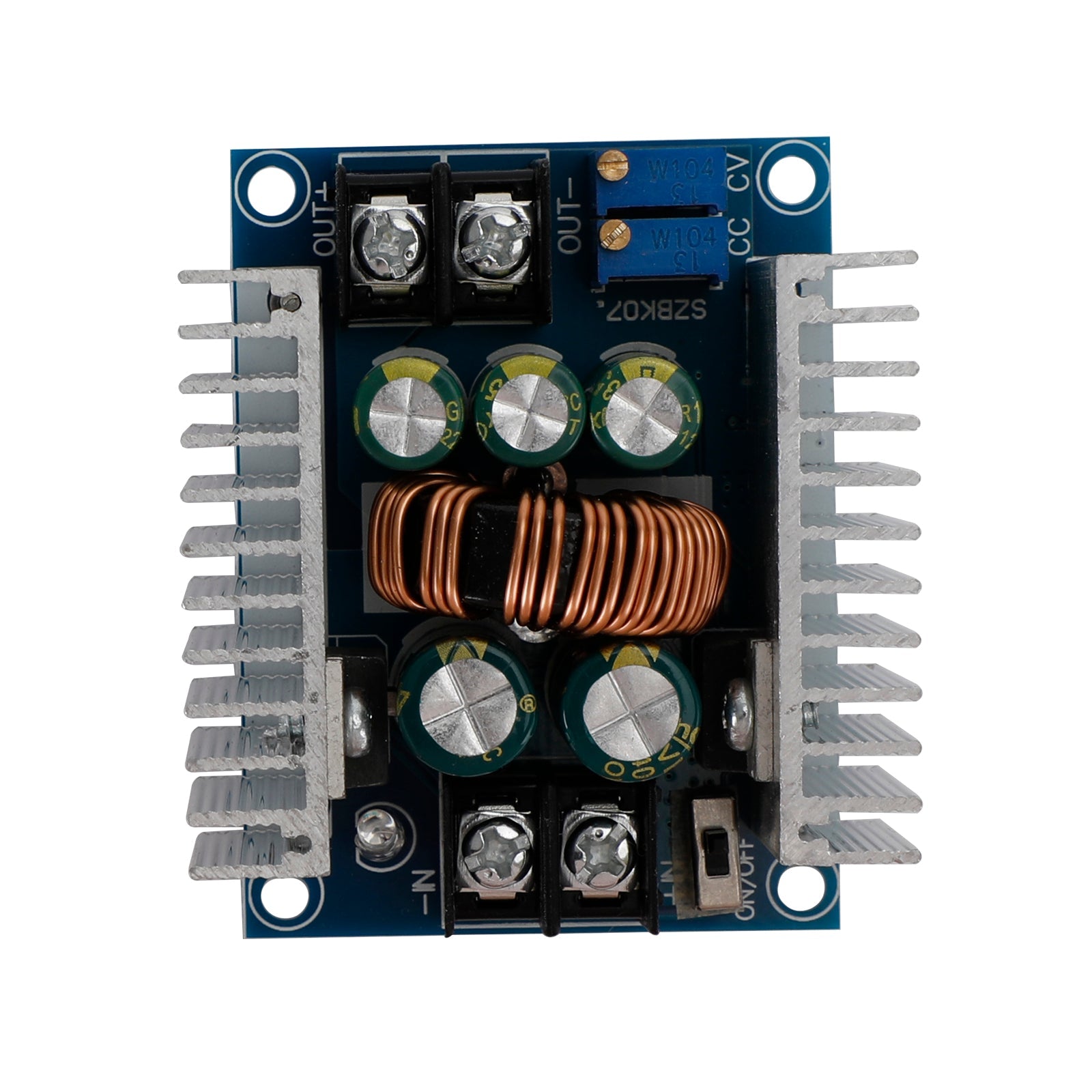

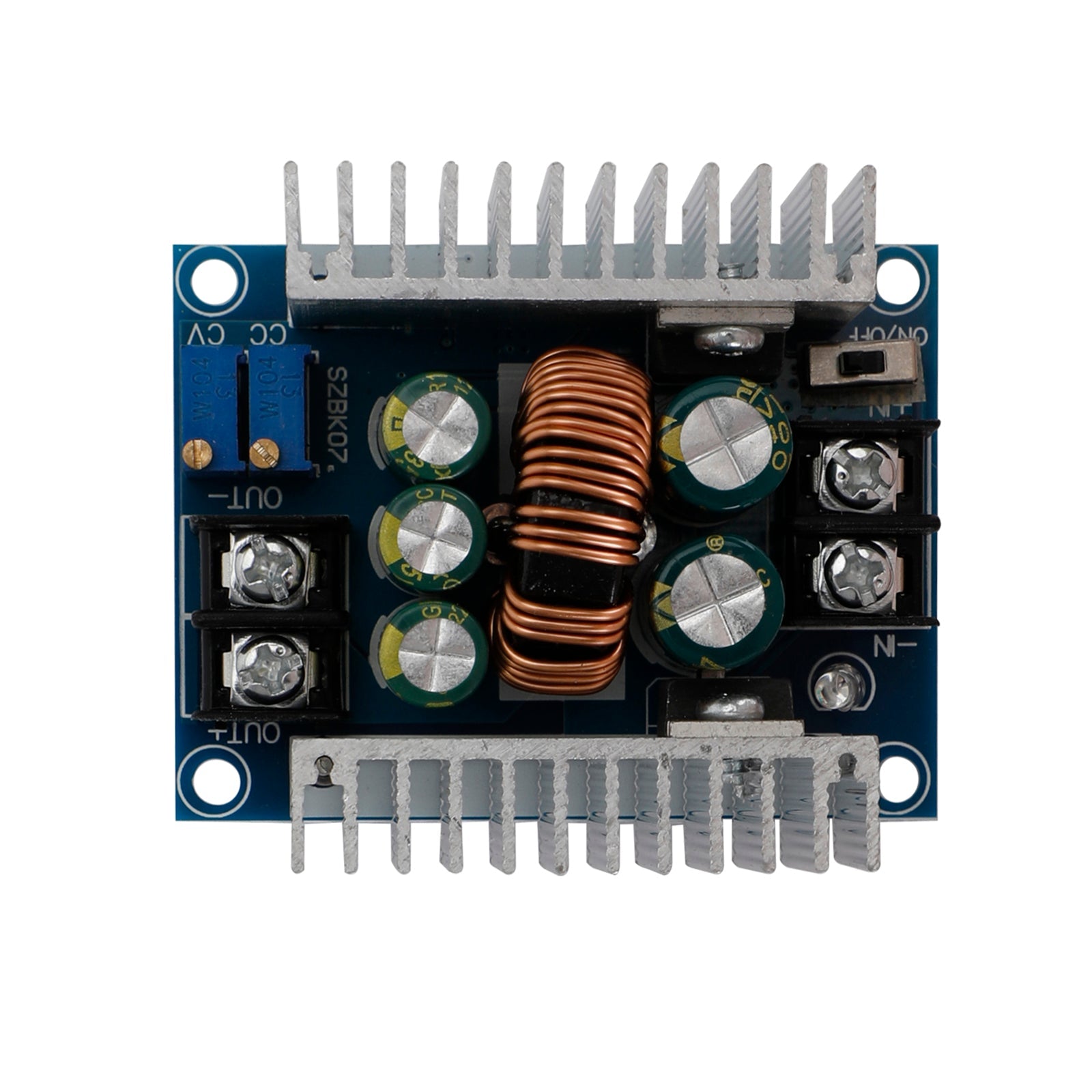

Instrucciones de cableado:
OUT+: salida positiva
OUT-: salida negativa
+IN: entrada positiva
-IN: Introduzca un número negativo
CV: Regulación de voltaje de salida
CC: regulación de corriente de salida
ES: Habilitar, nivel bajo cierra salida; Pausa, nivel de alto voltaje activo
Cuando la entrada y la salida están conectadas a tierra, voltaje constante de salida CV sin carga, corriente constante de salida CC
Nota:
1. Permita una diferencia de 1-3 mm debido a la medición manual.
2. El color del elemento que se muestra en las fotos puede mostrarse ligeramente diferente en el monitor de su computadora, ya que los monitores no están calibrados de la misma manera.
El paquete incluye:
1 convertidor.
