설명
특징:
1: 고품질 소재로 제작되어 내구성이 뛰어나고 사용하기 편리합니다.
2: 고성능, 긴 작동 수명.
3: 설치 및 제거가 쉽습니다.
4: 전문가의 설치를 적극 권장합니다. 설치 설명서는 포함되어 있지 않습니다.
5: OEM 성능을 충족하거나 초과하는 엄격한 사양에 따라 설계 및 제조되었습니다.
구체적인 내용:
상태: 100% 새 제품
재질 : 고무 플라스틱

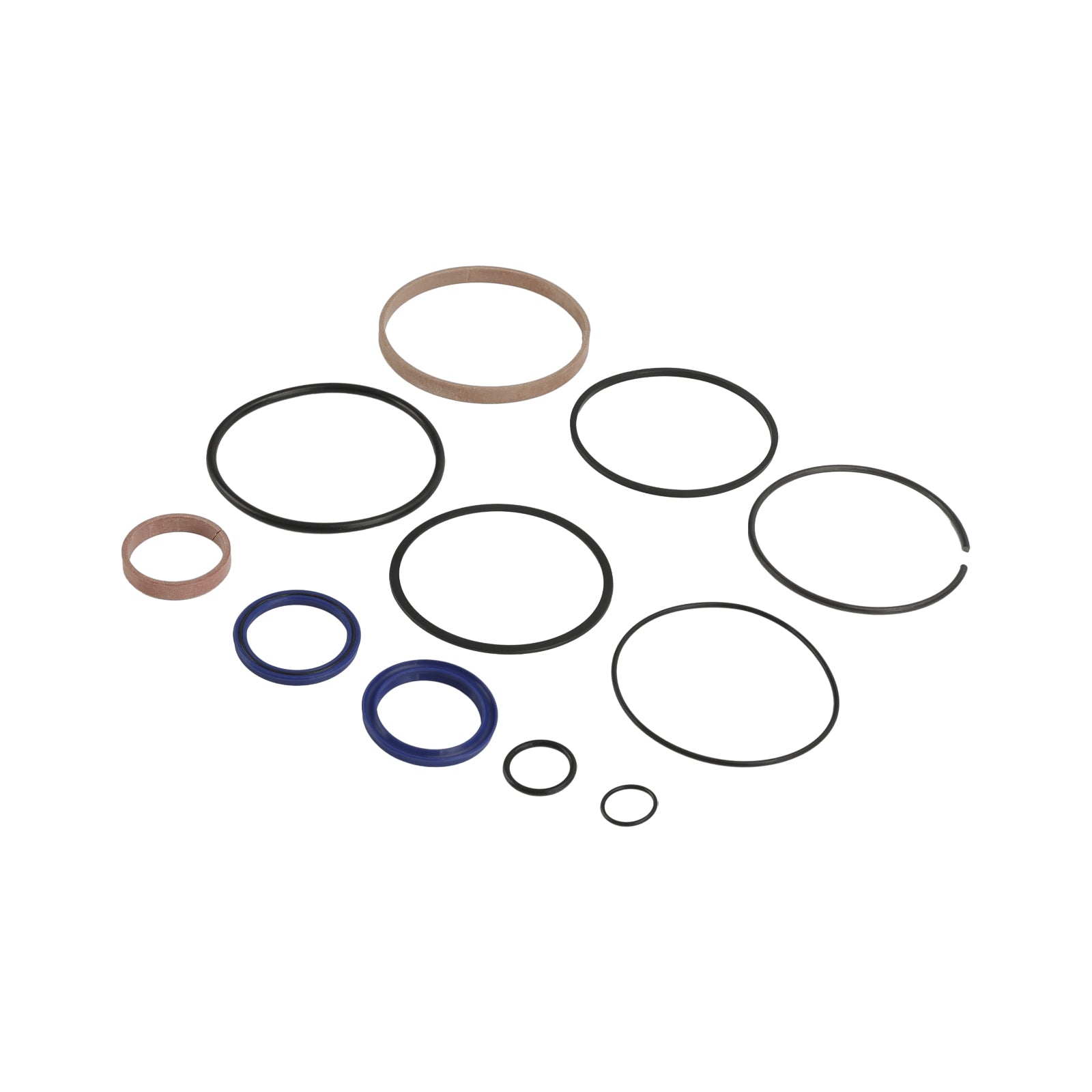

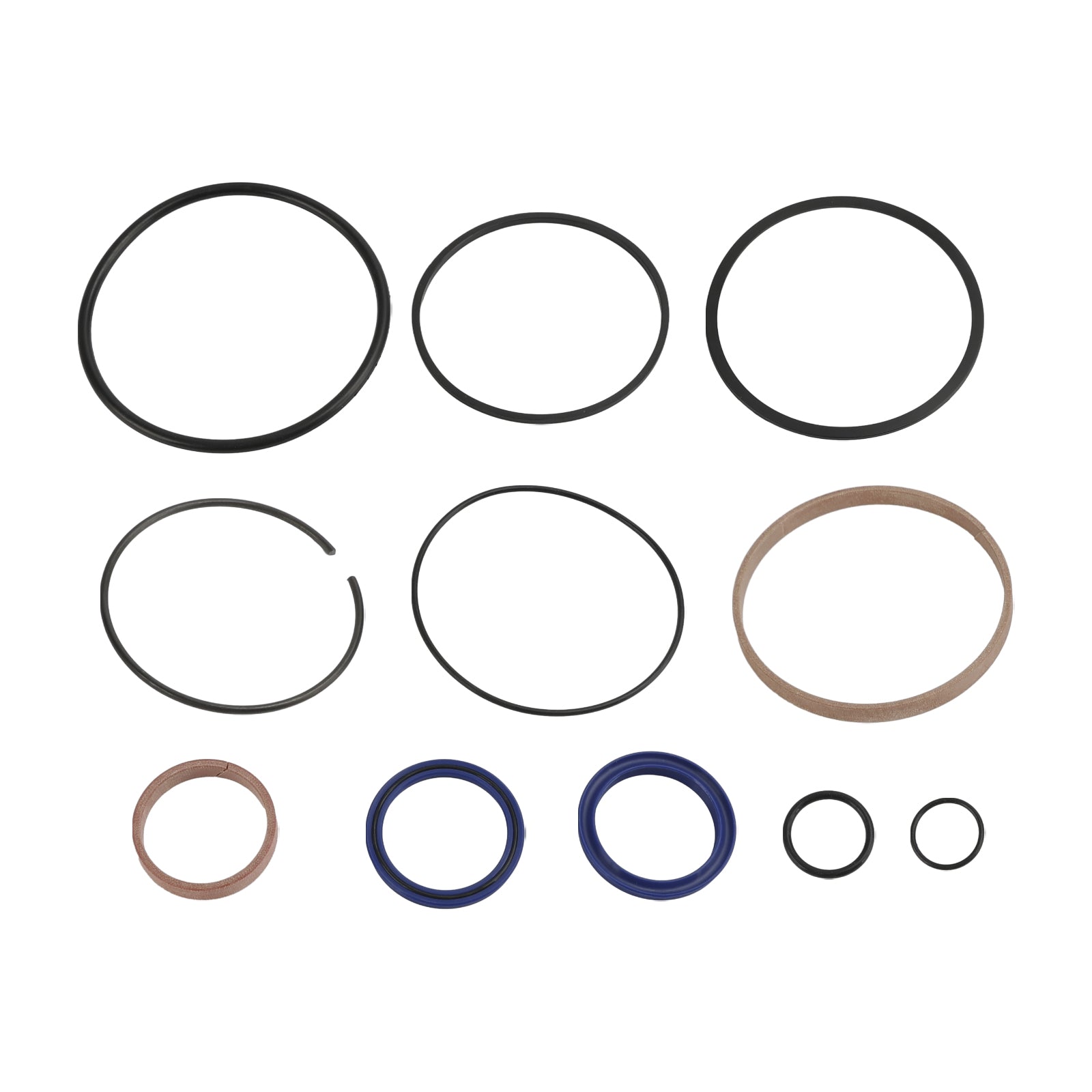

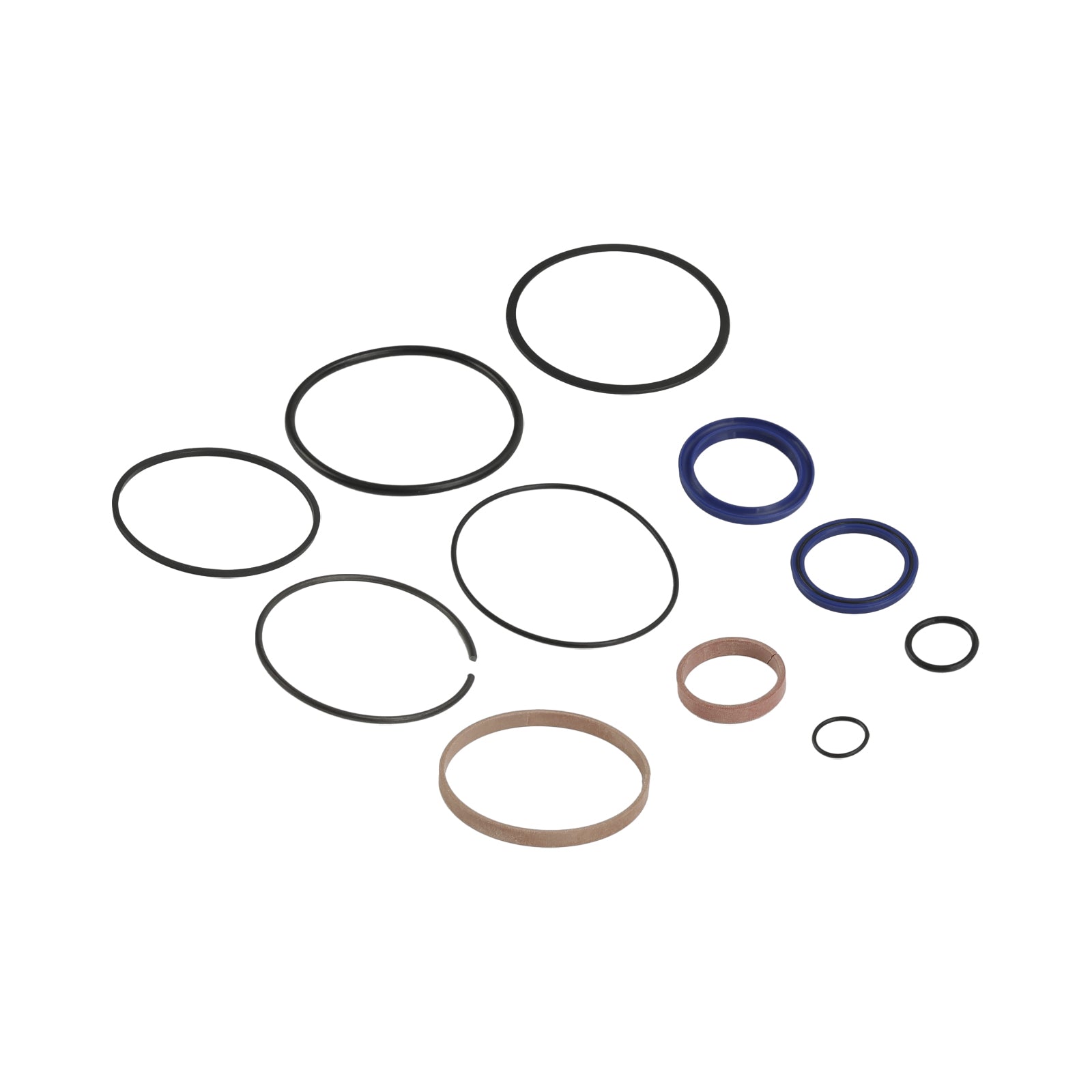

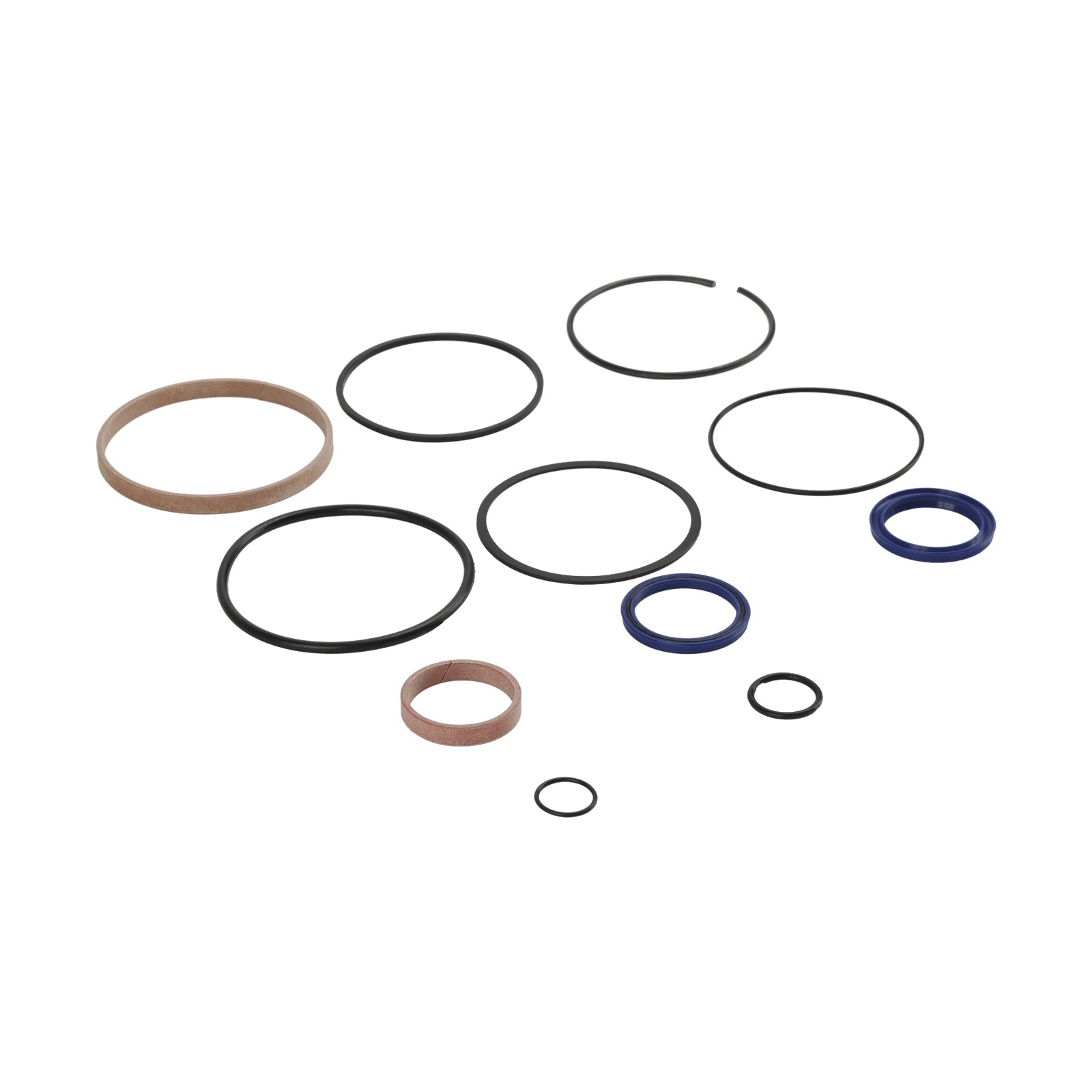

유형: 실린더 R씰 키트
씰 크기: 4.0" 보어 x 1.75"
장착 유형: 직접 교체
1. 실린더 튜브 내경(내경) 4.5인치 x 로드(외경) 1.75인치. 참고: 4.5인치 보어 크기는 실린더 튜브 외경이 아닙니다. 실린더 로드 크기는 튜브 내부 부품 크기입니다.
2. 반지를 착용하세요.
피스톤 마모 링: 114.3mm(OD 4.5인치 x 107.95mm(ID 4.25인치 x 9.53mm(0.375인치 너비), 나일론
막대 마모 링: 44.5mm(ID 1.752") x 50.8mm(OD 2") x 9.53mm(폭 0.375"), 나일론
3. 피스톤 씰
사각 링 1개와 O-링 1개. 피스톤 사각 링: 114.3mm x 104.3mm x 3.28mm; O-링(사각형 링 아래 장착): 103mm x 2.65mm. CPU + NBR

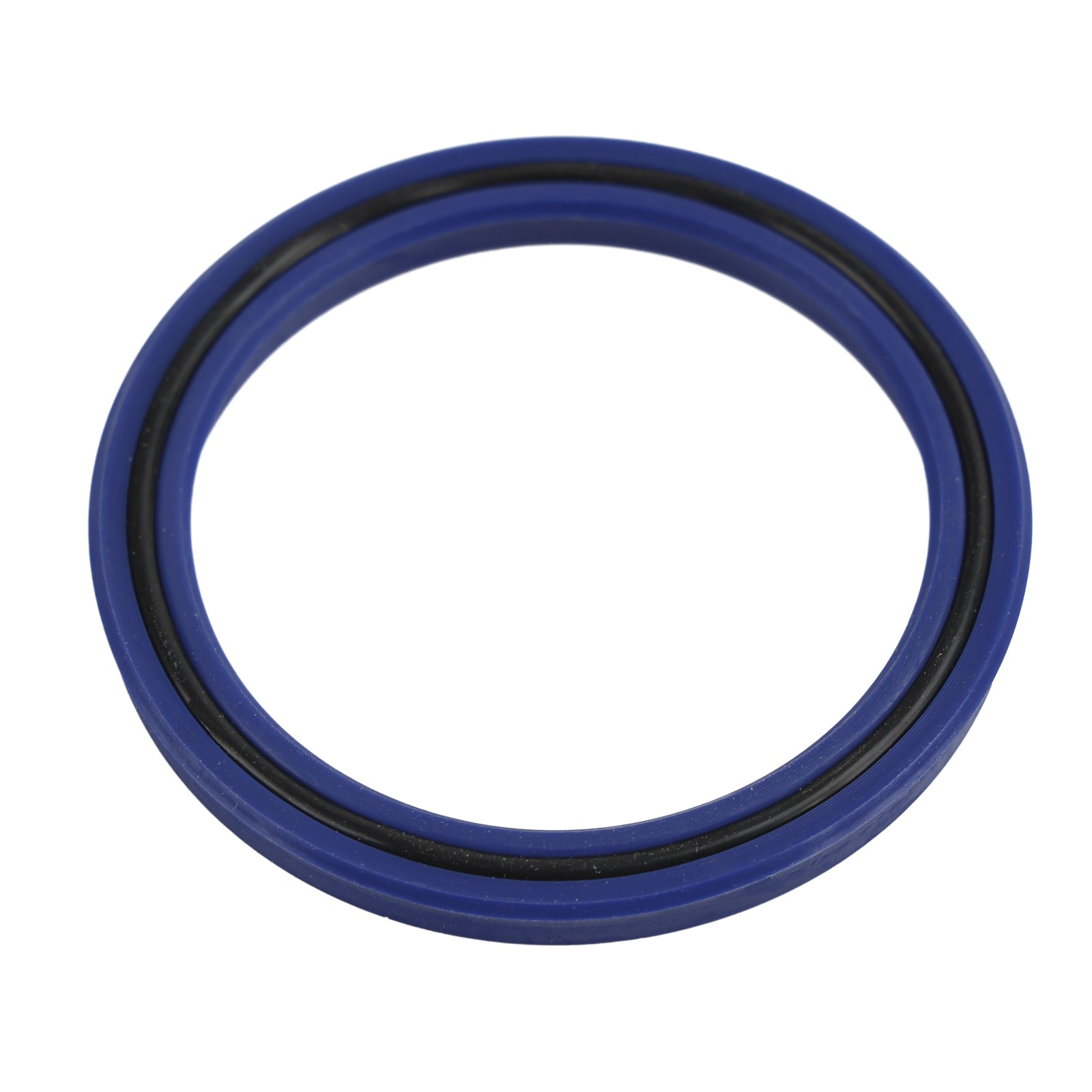

4. 로드 O-링(품목 13): 44.5mm x 54mm x 5mm, CPU. 내부에 O-링이 있습니다.

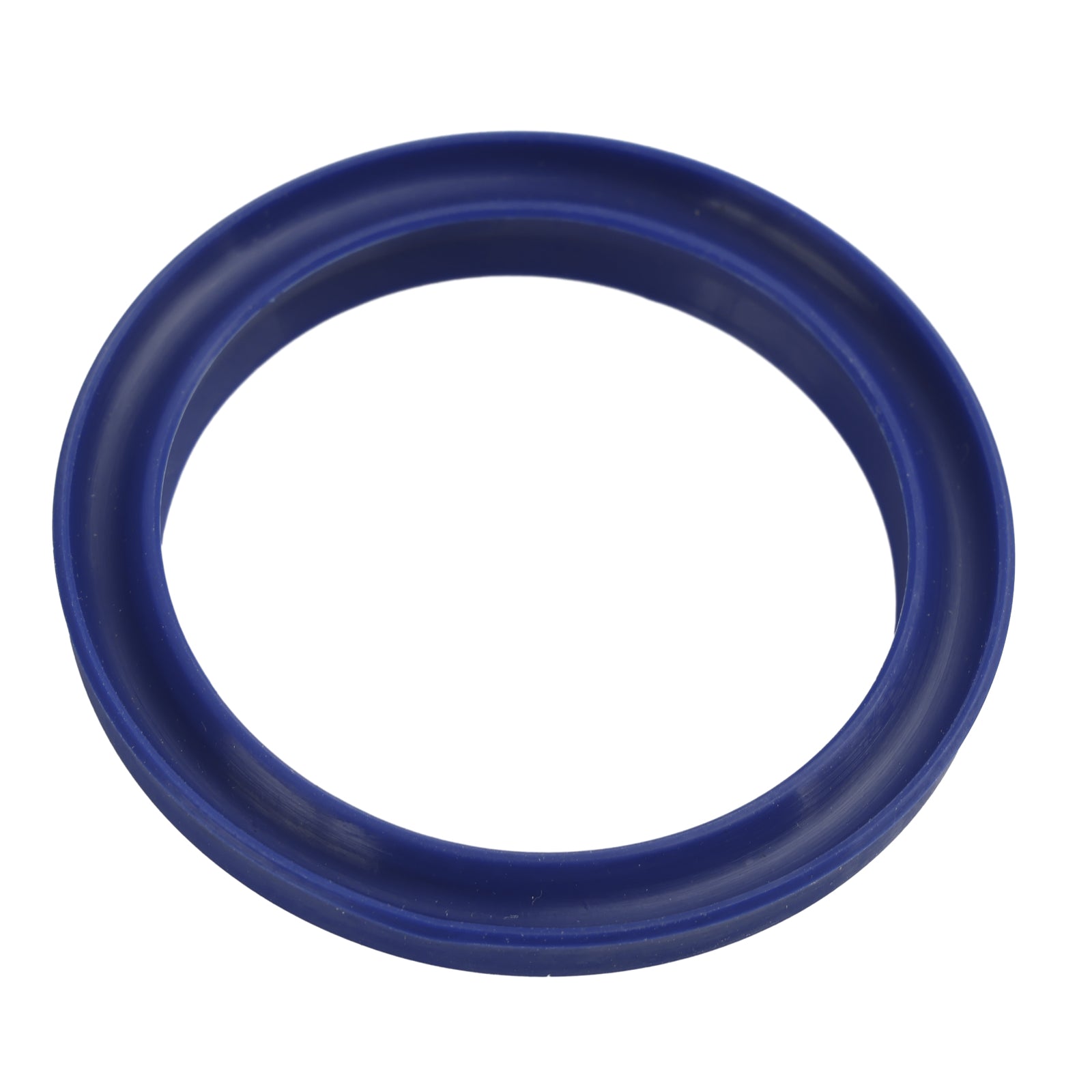

5. 막대 먼지 링(품목 12): 44.5mm x 54mm 5.5mm /7.3mm, TPU
아래는 OEM이 이 씰 키트로 만든 4.5"보어 x 1.75"로드 실린더 사양입니다.
수축됨(막대 산 구멍과 클레비스 구멍 사이의 중심 간 거리: 32.4인치)
확장(중앙에서 중앙까지 위와 동일): 56.4인치
스트로크: 24±0.05”
클레비스 구멍 중심에서 실린더 뒷면까지의 치수: 2.95인치
막대 끝 구멍 중심에서 막대 앞면까지의 치수: 1.06인치
로드 끝 구멍 중심에서 실린더 앞면까지의 치수: 1.18”
포트: 1/2" NPT
항구 간 치수: 25.4인치
막대: 1.75인치 막대
로드 엔드 산 구멍: 0.55”
클레비스 마운틴 홀: 1.16인치
산형 클레비스와 클레비스 사이의 치수: 0.87인치
각 산 클레비스의 두께: 0.375인치
각 장착 클레비스의 길이: 4.125인치
메모:
1. 수동 측정으로 인해 1~3mm 차이를 허용하십시오.
2. 이 부품은 순정 부품이 아닌 사후 부품이라는 점을 유의하시기 바랍니다.
3. 구매하기 전에 귀하의 필요에 적합한지 확인하십시오.
패키지 포함 사항:
1 X 실린더 R씰 키트
