설명
특징:
1: 시간 영역 분석 함수(TDR)를 지원합니다.
2: 배터리 사용량을 인터페이스에 표시할 수 있습니다.
3: typec-typec 라인 지원, 모바일 폰에 연결하기 더 편리함, 동일한 화면의 대부분의 안드로이드 폰 지원
디스플레이(iPhone은 지원하지 않습니다). 작은 화면, 밝기 부족 등의 문제를 해결합니다.
4: 외부 포장을 변경하여 월드 커버 핫스탬핑 카톤과 플라스틱 내부 보호 기능을 강화했습니다. 운송 중 충격 및 기타 공정으로 인한 문제를 줄였습니다.

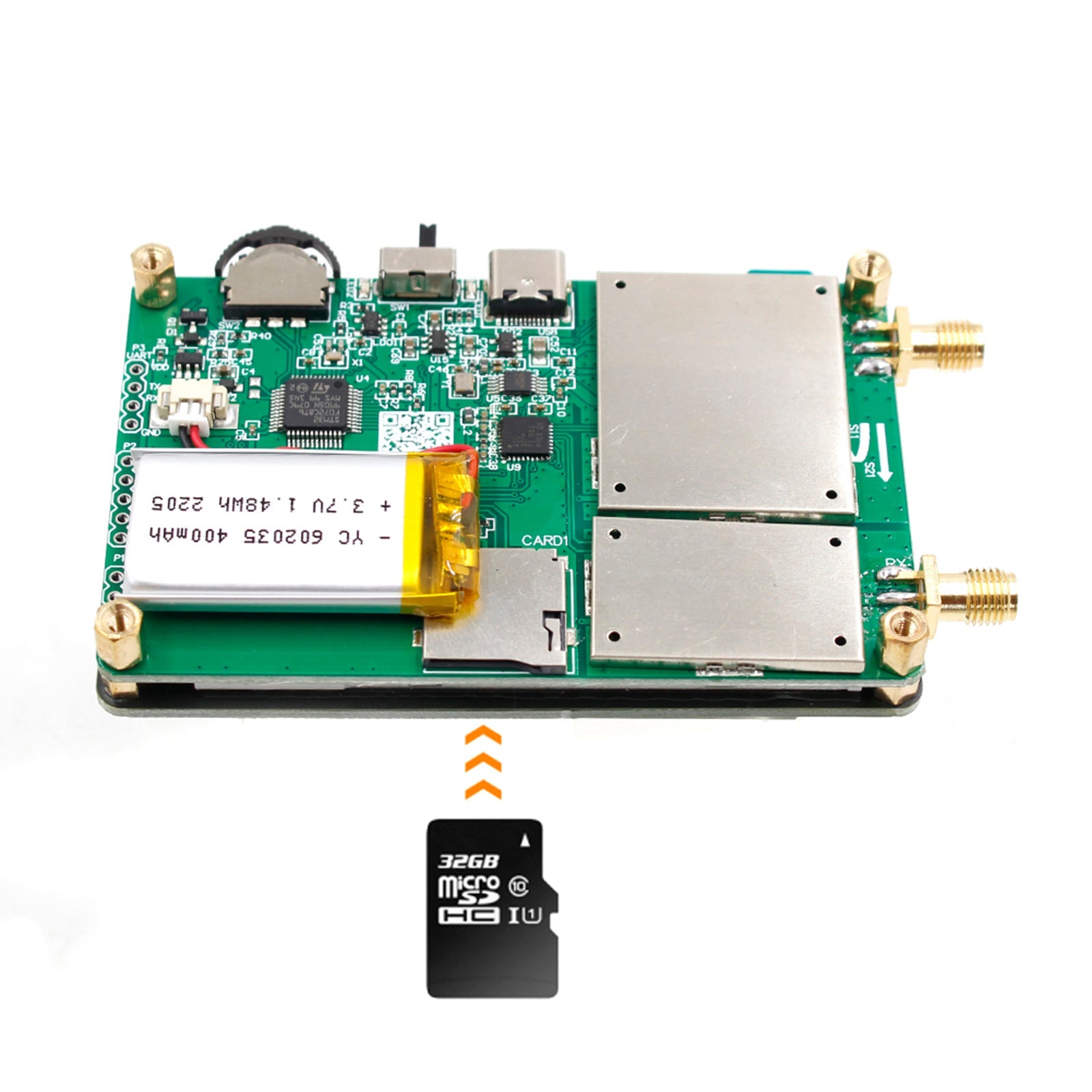

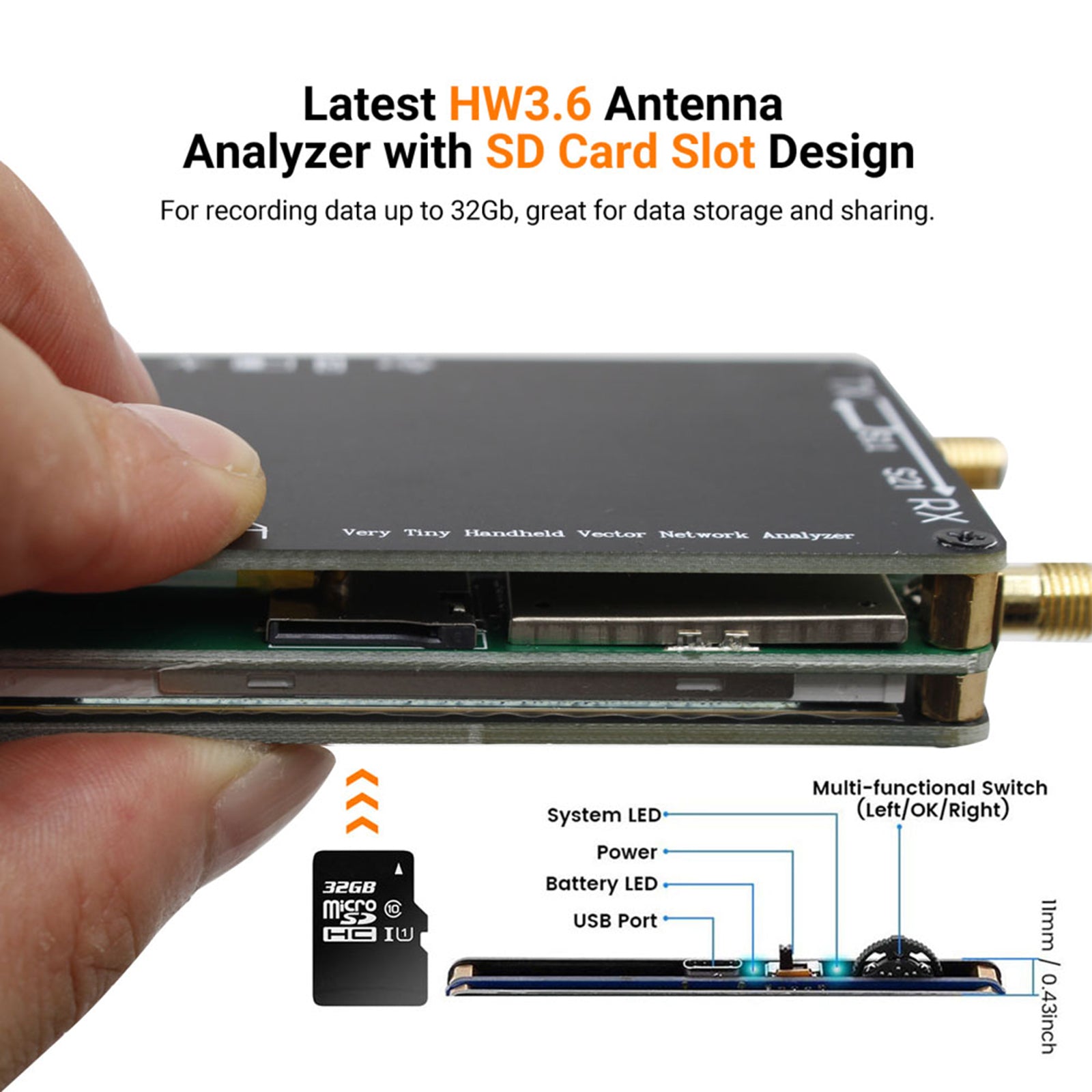

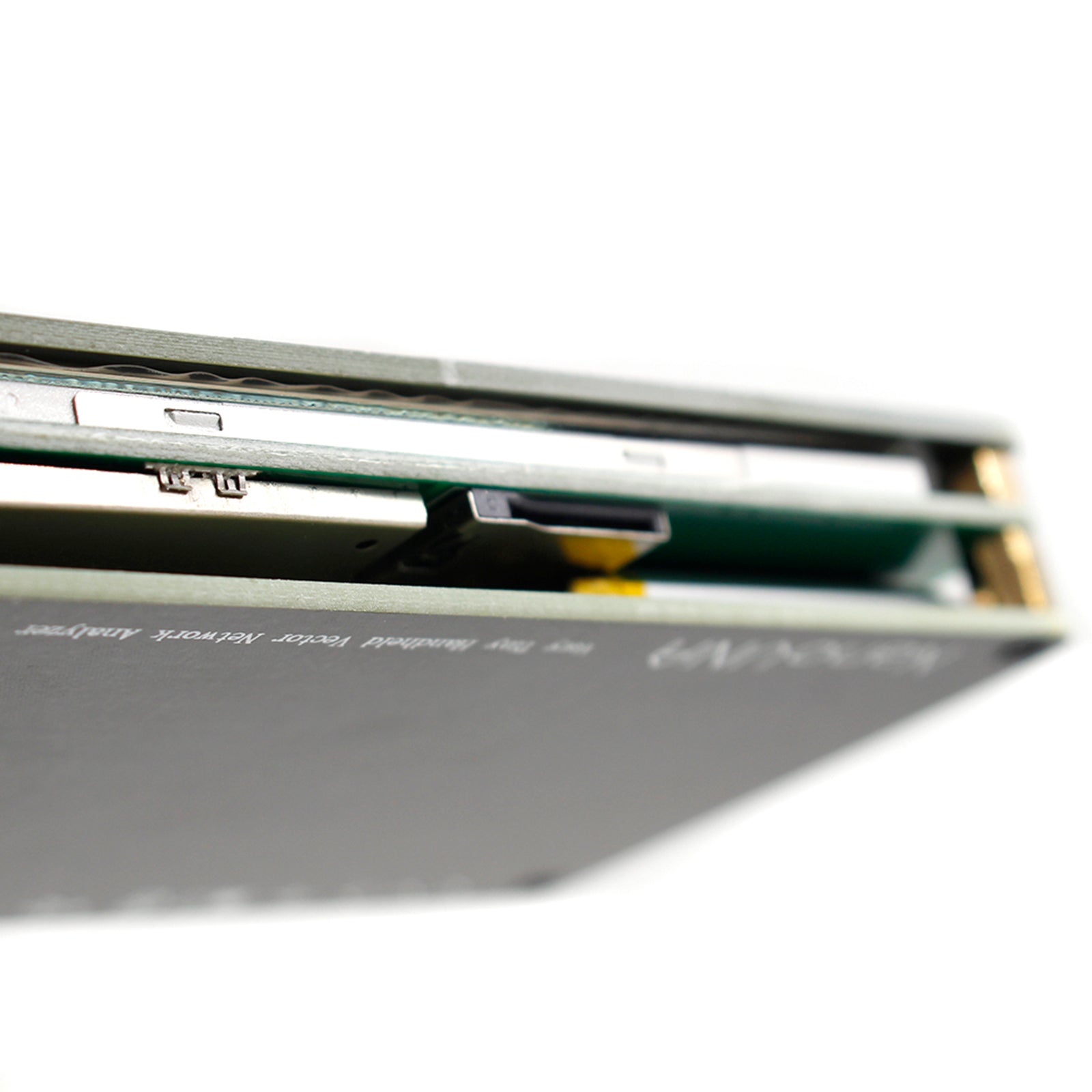

5: 테스트 데이터를 저장하기 위해 MicroSD 카드를 추가하고, 포트 이름을 Port1과 Port2로 수정합니다.
6: MicroSD는 최대 32GB를 지원하며 SPI 모드만 지원합니다.
7: 기타 세부 사항이 개선되어 전원 공급 장치 소음이 낮아지고 고조파를 사용할 때 잡음이 줄었습니다.
구체적인 내용:
상태: 100% 새 제품
PCB: 54 x 85.5 x 11mm / 2.1 x 3.4 x 0.4인치(커넥터, 스위치 크기 제외)
측정 주파수: 50KHz -1.5GHz
RF 출력: -13dbm(최대 -9dbm)
주파수 정확도: ??2ppm
측정 범위: 70dB(50kHz-300MHz), 50dB(300M-900MHz), 40dB(900M-1500MHz)
포트 SWR: < 1.1

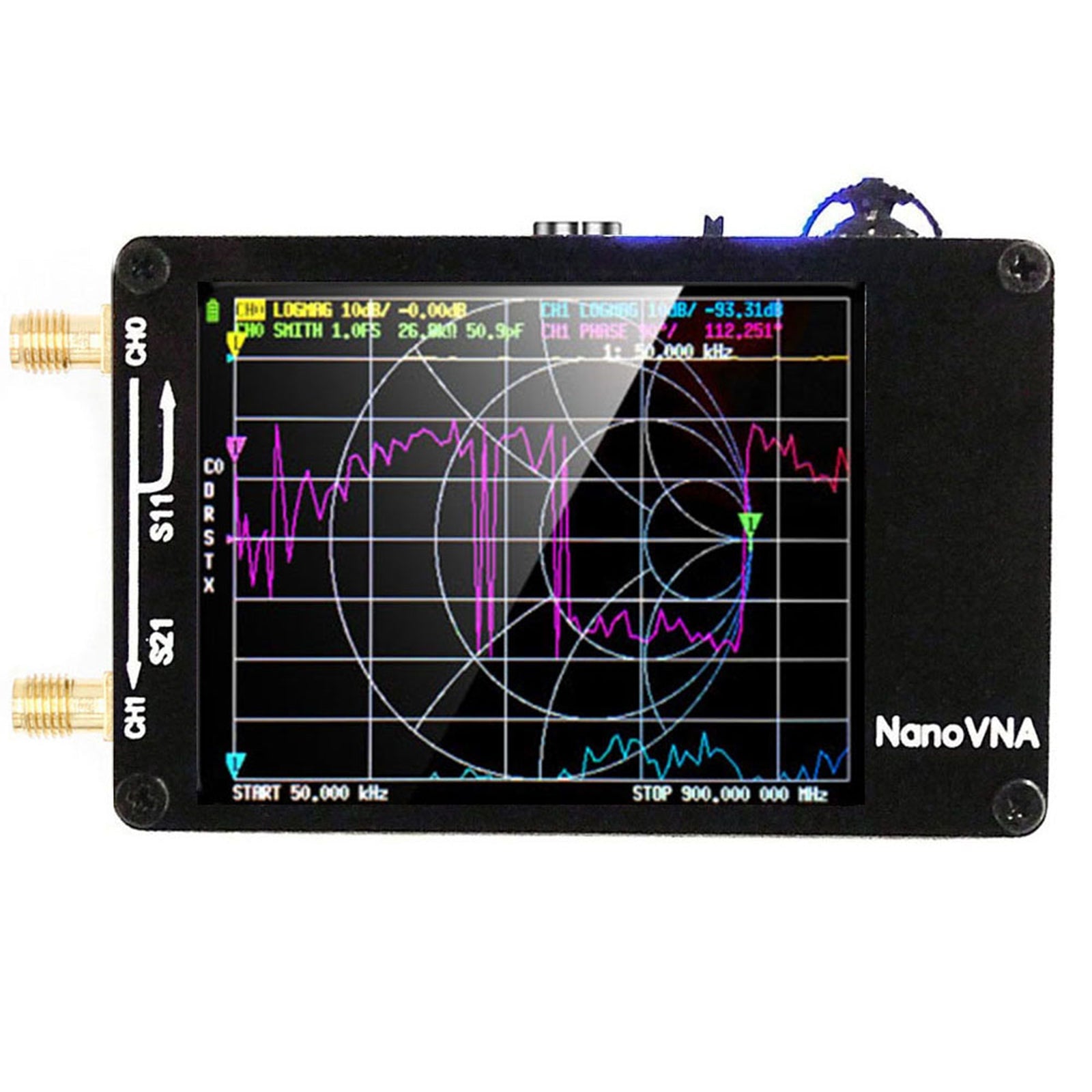

디스플레이: 2.8인치 TFT(320 x 240)
USB 인터페이스: USB Type-C; 통신 모드: CDC(직렬)
전원 공급 장치: USB 5V 120mA, 내장 400mAh 전기, 최대 충전 전류 1A, 4시간 이상 연속 사용 가능
교정 포인트 수: 101(고정)
스캐닝 포인트 수: 101(고정)
디스플레이 추적: 4, 표시: 4, 설정 저장: 5

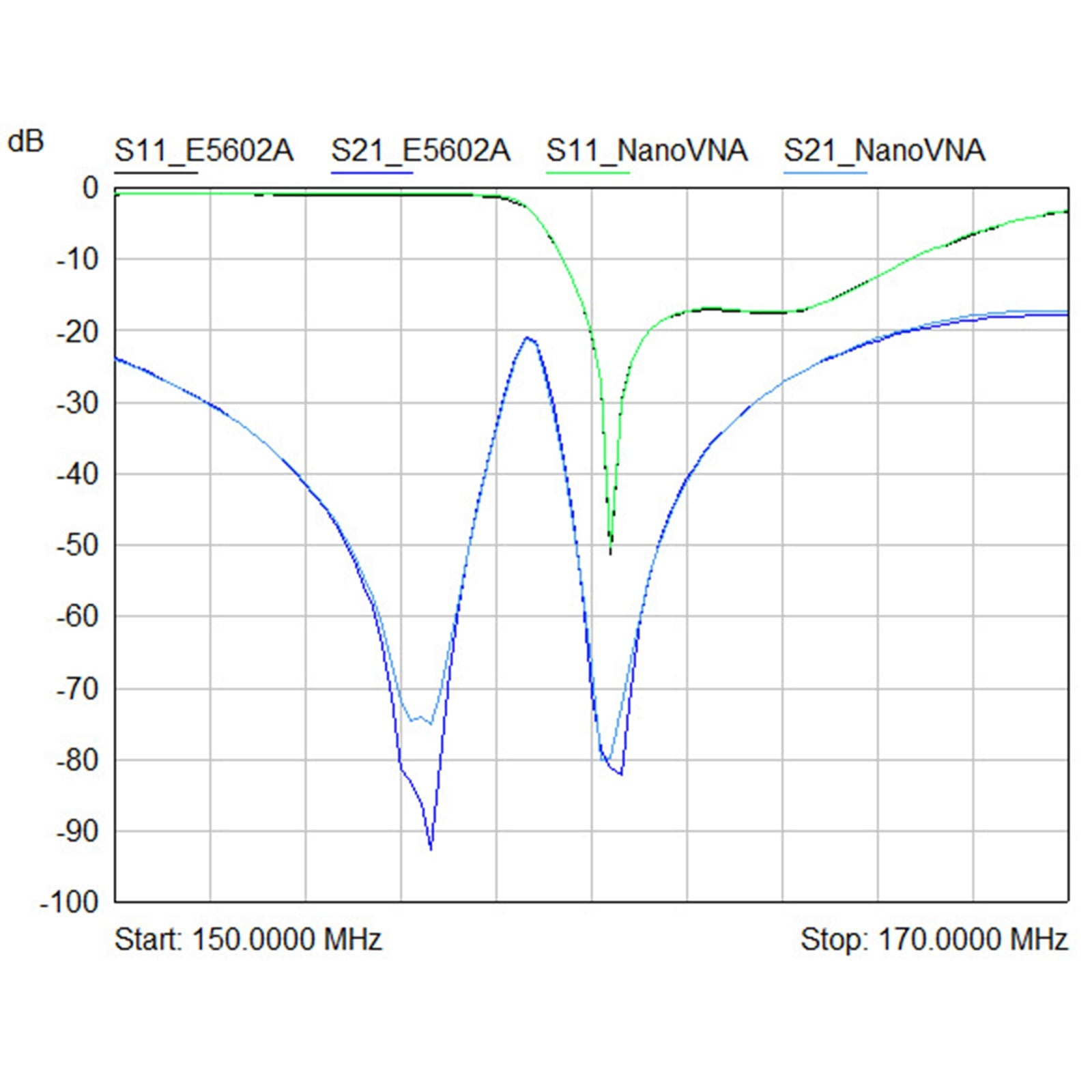

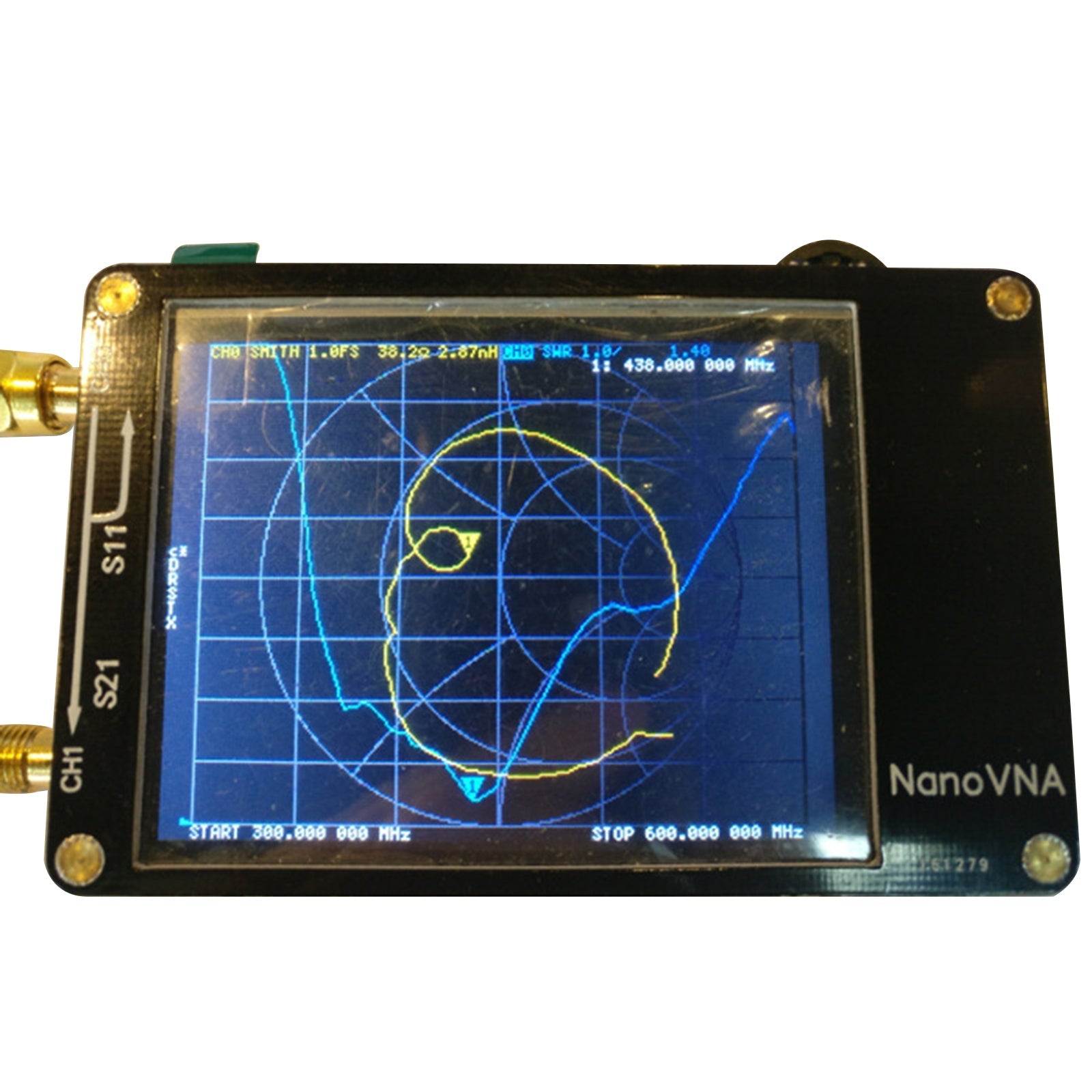

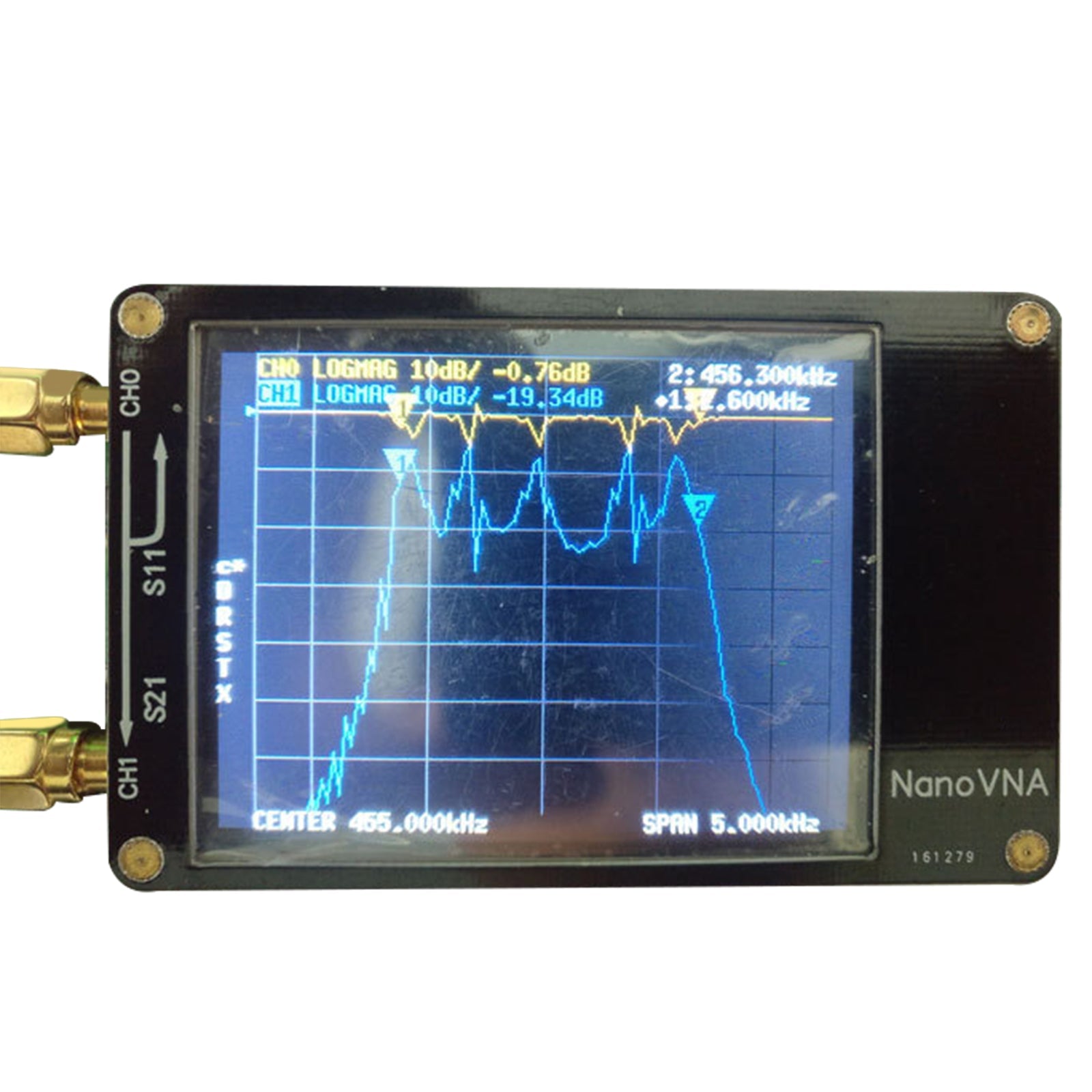

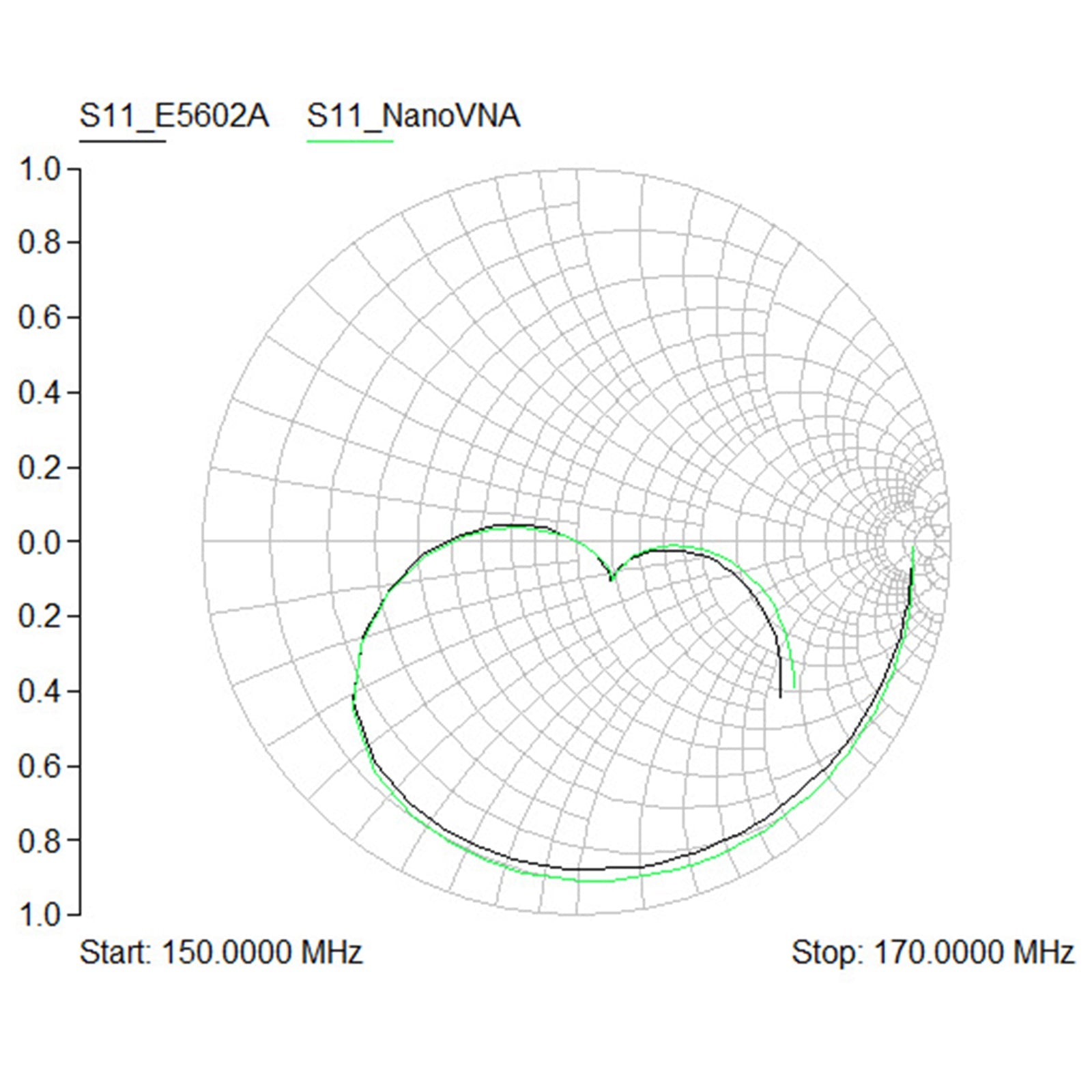

S 파라미터, 전압 정재파비, 위상, 지연, 스미스 차트 등을 측정합니다.
메모:
1. 수동 측정으로 인해 1~3mm 차이를 허용하십시오.
2. 다양한 모니터의 색상 표시로 인해 실제 상품과 색상이 약간 다를 수 있습니다.

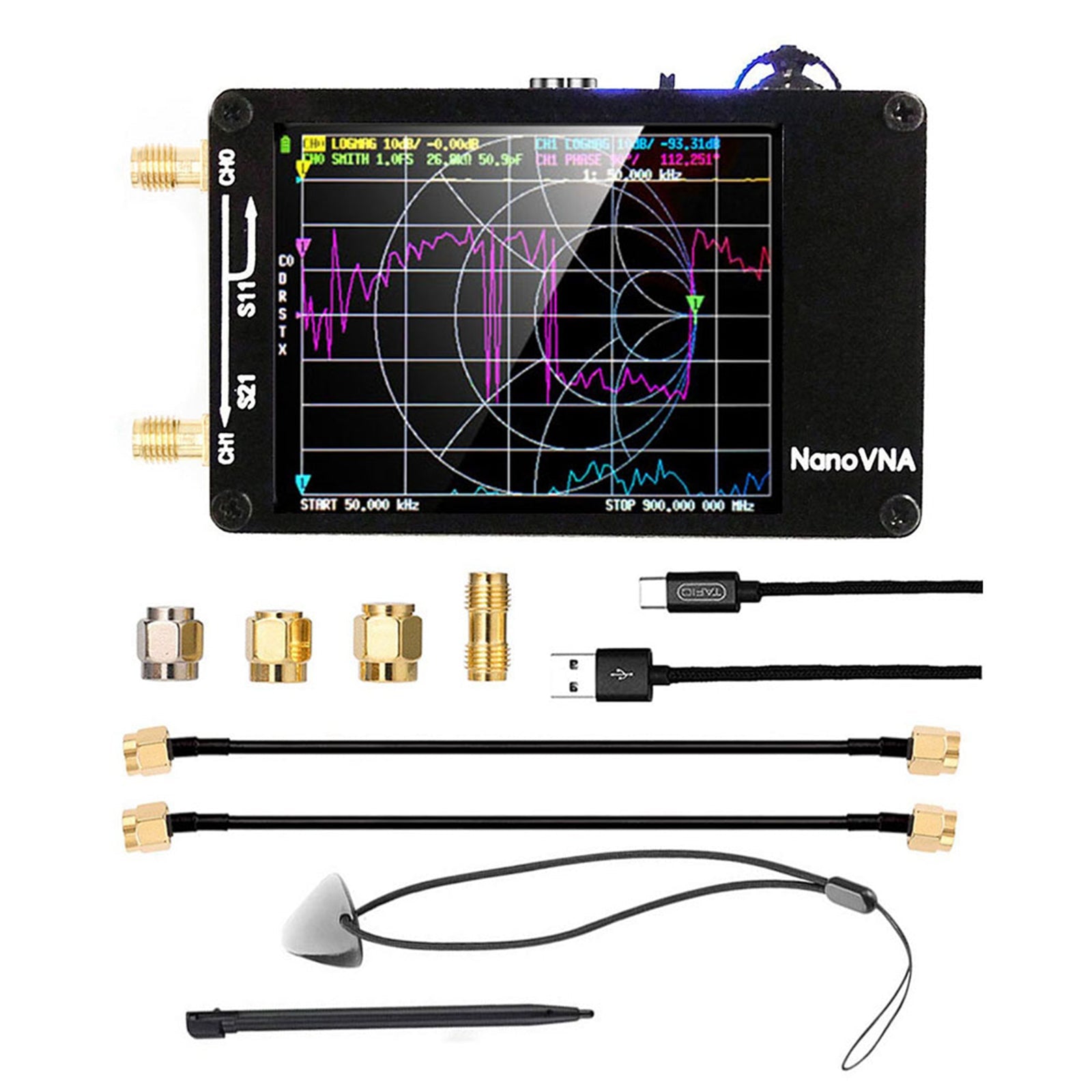

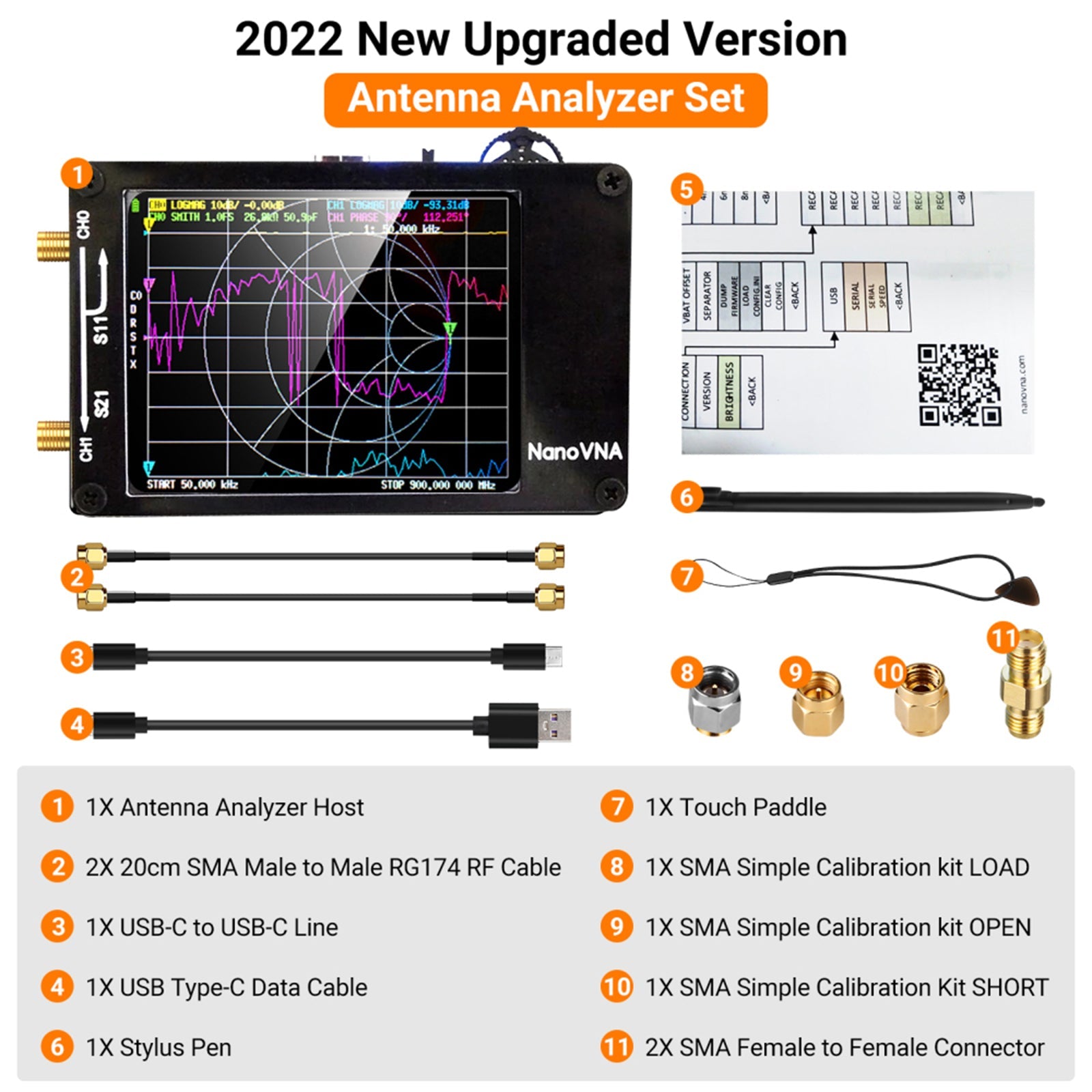

패키지 포함 사항:
1X NanoVNA 호스트(2.8인치 터치스크린 및 400mAh 배터리 포함)
2X 20cm SMA 수-수 RG174 RF 케이블
2X SMA 암-암 커넥터
1X SMA 간편 교정 키트 SHORT
1X SMA 간편 교정 키트 OPEN
1X SMA 간편 교정 키트 LOAD
1X USB Type-C 데이터 케이블
1X Type-c to Type-c 라인
1X 터치펜
